[Database] 6장 ERwin Data Modeler



ERwin Data Modeler



(5장의 테이블 명세서를 기반으로 ER 다이어그램을 작성한다.
사용하는 프로그램은 ERwin Data Modeler 이다.







설정



정보공학 표기법을 사용하기 위해 아래와 같은 방식으로 ERwin을 설정한다.



1

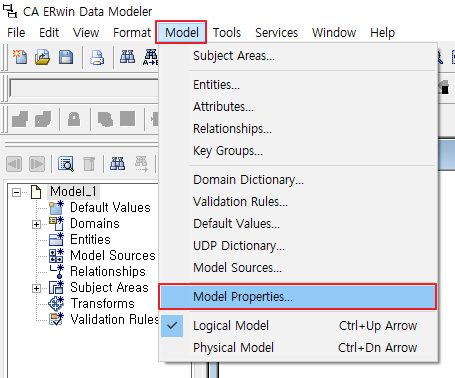

1. Model 의 Model Properites 을 클릭한다.



2



2. Notation 을 클릭한 후 Logical Notation과 Physical Notation을 IE로 설정한 후 OK을 클릭한다.







파일 생성



1

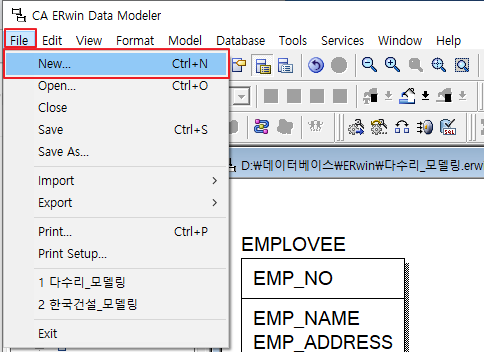

1. File의 New를 클릭한다.



2

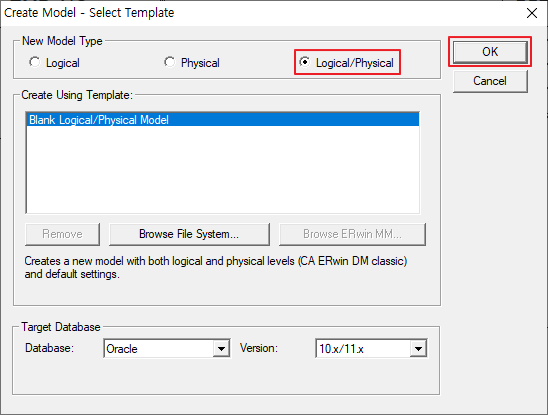

2. Logical/Physical 을 클릭 후 OK를 클릭한다.



3



3. 생성된 화면을 확인한다.







Entity 생성



1

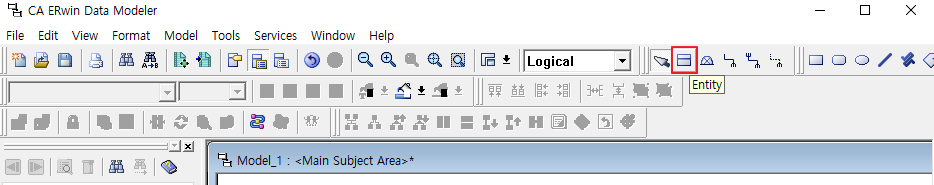

1. 상단의 Entity을 클릭한다.



2

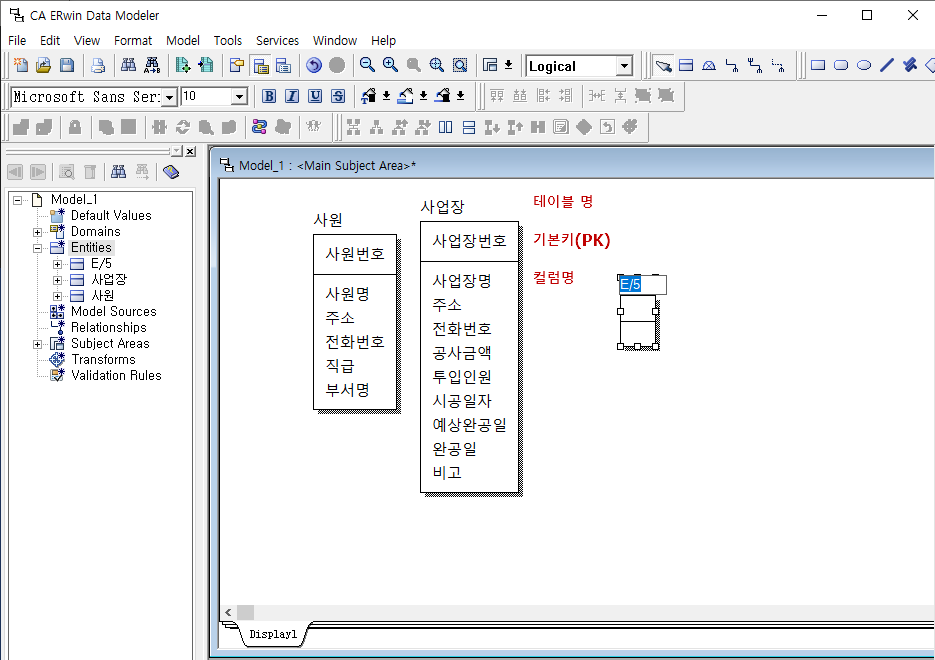

2. 화면에 클릭하여 Entity을 생성한다.
테이블 명, 기본키(PK), 컬럼명 순으로 기입한다.
이때 FK의 경우 기입하지 않는다.







1 : N Relationship



1



1. 상단의 Identifying relationship 을 클릭한다.



2



2. 각각의 Entity를 클릭하여 관계를 연결한다.
이때 자재번호가 null일 수 없기에 NULL이 포함되지 않는 관계를 변경한다.



3



3. 선 위에서 오른쪽 마우스 클릭 후 Relationship Properties 을 클릭한다.



4



4. One or More (P) 로 변경한 후 OK을 클릭한다.



5. 근무 테이블의 경우 하단의 방식 진행 후 나타나기에 제외한다.

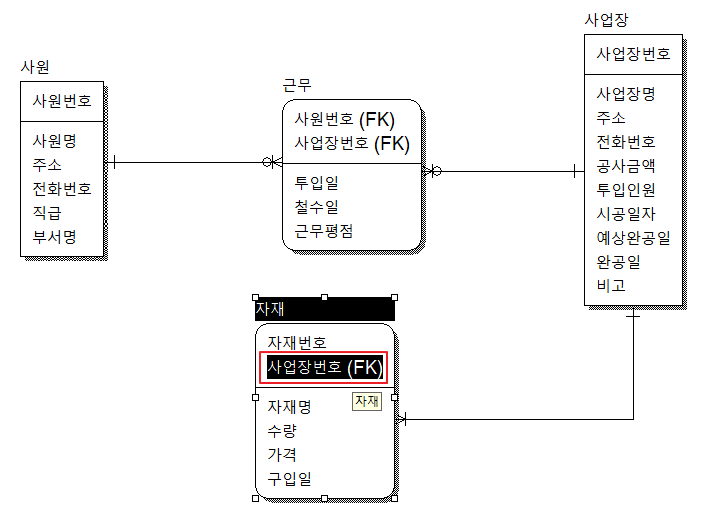

5. FK의 위치를 변경한다.
이때 FK인 사업장번호가 PK가 아닌 FK이므로 키를 드래그 해 하단으로 내린다.

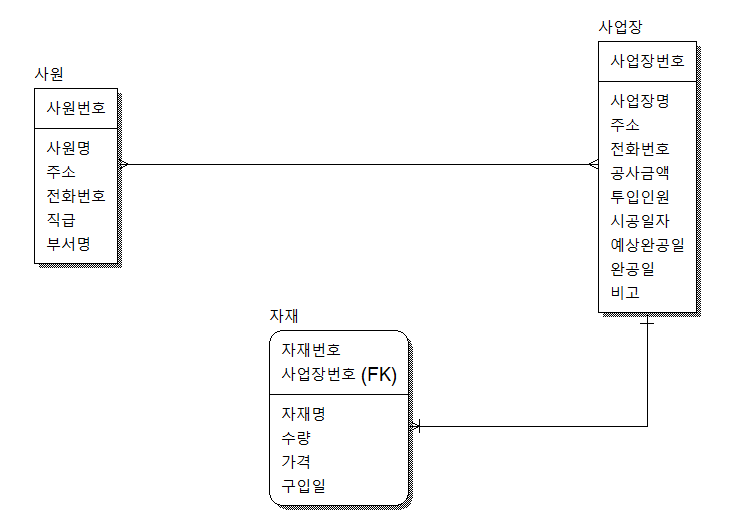

결과 화면







N : M Relationship



1

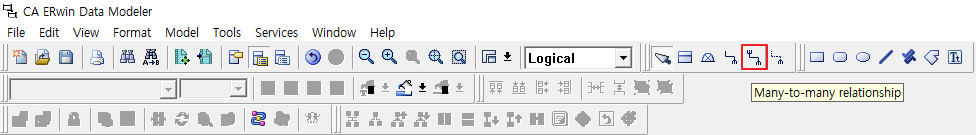

1. 상단의 Many-to-many relationship을 클릭한다.



2



2. 각각의 Entity에 클릭하여 관계를 연결한다.
이때 N:M 관계는 null이 있을 수 없기에 NULL이 포함되지 않는 관계를 변경하지 않아도 된다.



3

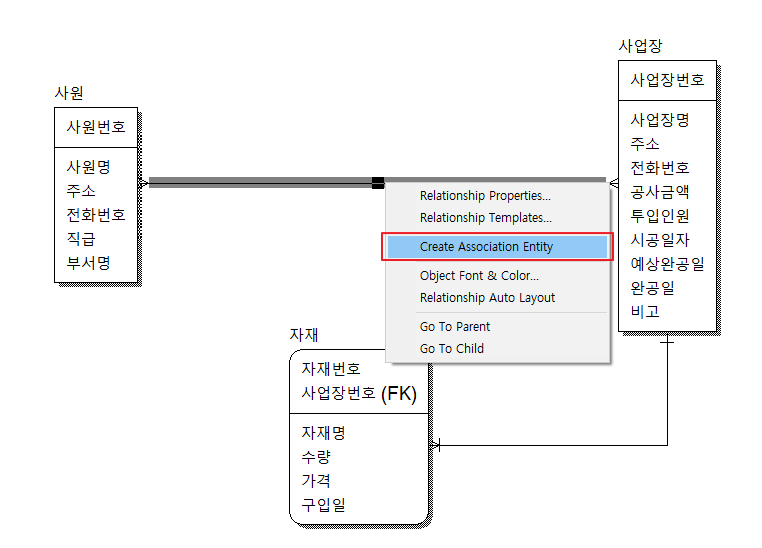

3. 선 위에서 오른쪽 마우스 클릭 후 Create Association Entity 을 클릭한다.



4

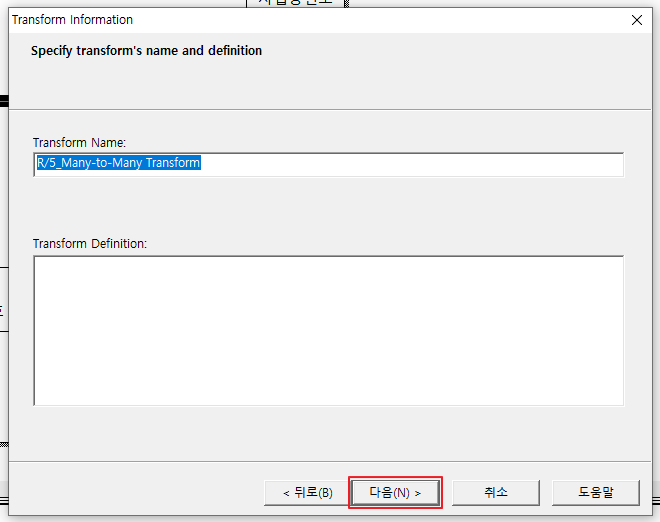

4. 다음(N) 을 클릭한다.



5



5. 다음(N) 을 클릭한다.



6



6. Entity Name 을 입력한 후 다음을 클릭한다.



7



7. 마침을 클릭한다.



8

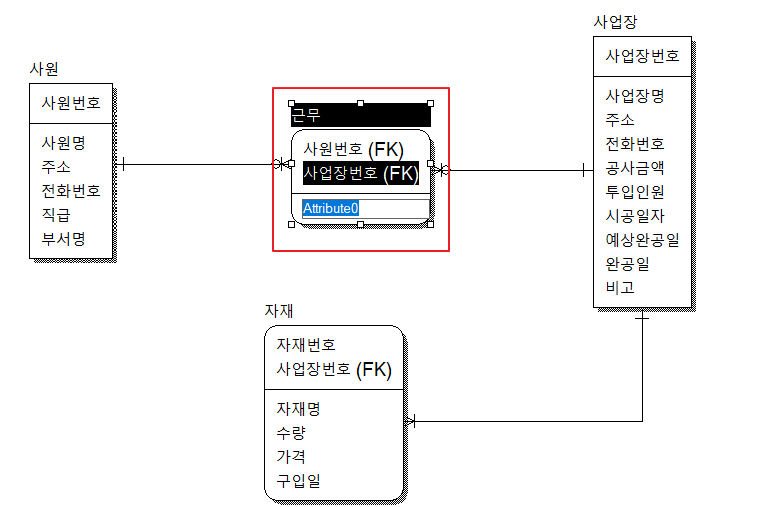

8. 위와 같이 수정한다.
PK 클릭 후 Tab 시 각 속성을 추가, 수정할 수 있다.



결과 화면

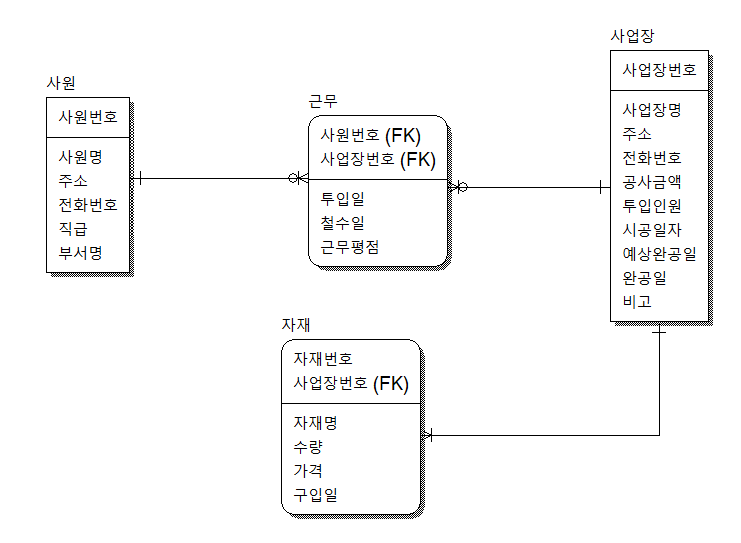

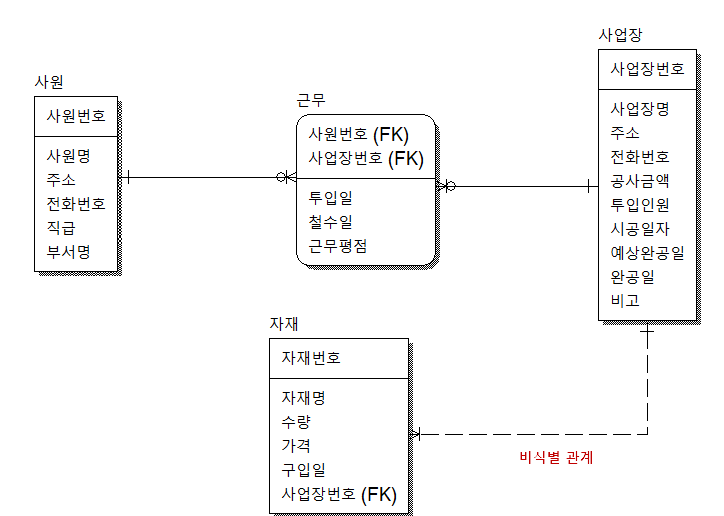

논리 모델링 완료



결과 화면



근무와 사원, 근무와 사업장의 경우도 NULL 값이 불가능 하기에 변경하여야 한다.







물리 모델링 작업



1



1. Logical을 Physical 으로 변경한다.



2



2. 데이터를 입력한다.

근무와 같은 테이블은 연결을 통해 만들어졌으므로 자동으로 변환되는 요소들이 있다. 그러니 기본이 되는 테이블 먼저 작성해야 한다.

+ 삭제할때는 관련된 테이블 먼저 삭제 후, 기본이 되는 테이블을 삭제해야 한다.



3

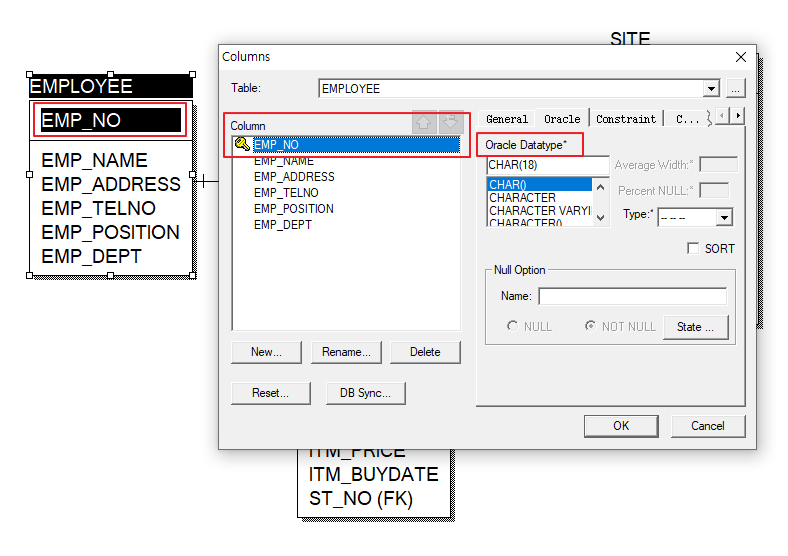

3. Datatype 을 변경한다.



4

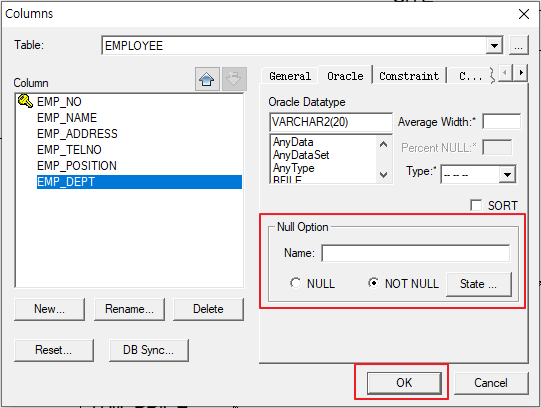

4. Null Option으로 NOT NULL 여부를 변경한 후 모든 컬럼을 변경했다면 OK를 클릭한다.

모든 테이블을 위와 같이 변경한다.







Oracle SQL Developer 와 ERWin 설정과 연결



1. 권한을 부여한다.



https://forest-of-coding.tistory.com/6

[Database] 1.5장 Oracle user 접속 및 사용권한 부여



위의 객체 및 데이터 조작 권한 부여 참조하여 cmd에서 권한을 부여해야 한다.





2

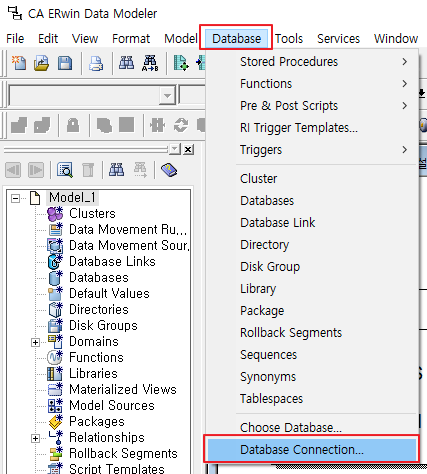

2. Database 의 Database Connection을 클릭한다.



3, 4

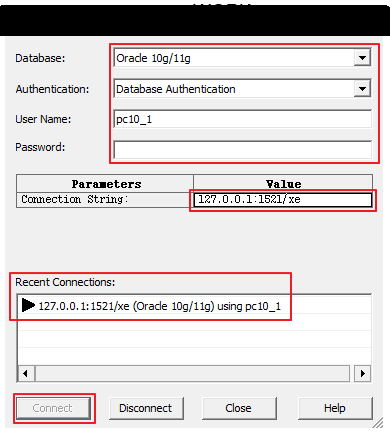

3. Database, Authentication, User Name, Password을 입력한다.



4. Value에 127.0.01:1521/ex을 입력한 후 Connect 을 입력한다.



5



5. Tools에 Forward Engineer > Schema Generation 을 클릭한다.



6



6. Trigger의 오른쪽 부분을 전부 체크해제한 후 Generate 을 클릭한다.



7



7. succeeded 가 됐다면 OK를 클릭한다.



8



8. SQL Developer에서 접속 후 연결된 테이블을 확인한다.
